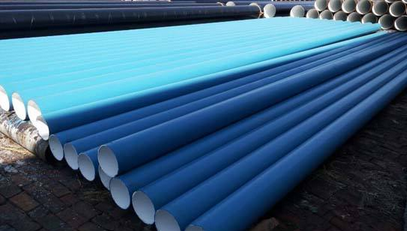

环氧粉末防腐螺旋钢管表面处理过程

1、基层处理，使用有机溶剂除去钢管表面油污，钢管通过传送带传输至中频加热装置，进行中频预热(预热温度60℃左右)，去除油水湿气等。

2、喷砂处理，用离心抛丸机将钢砂高速喷射钢管表面，清除锈层，并清除干净表面浮尘。达到Sa2.5级除锈标准，粗糙度40一100拌m。

3、除锈后检测，先目测对有疵点的钢管进行修整或剔除，再按照标准规定的检测频率使用粗糙度测量仪等检测除锈等级。

环氧粉末防腐螺旋钢管加热

经过表面除锈处理的螺旋钢管采用无污染的电感应加热热源(钢管通过载有交变大电流的线圈所形成的交变磁场而产生涡流加热)均匀加热。加热的温度可根据生产速度、管壁的厚薄以及涂层胶化、固化时间进行调整，一般为230~260℃左右。用测温仪进行连续测量，以准确控制钢管表面温度。
