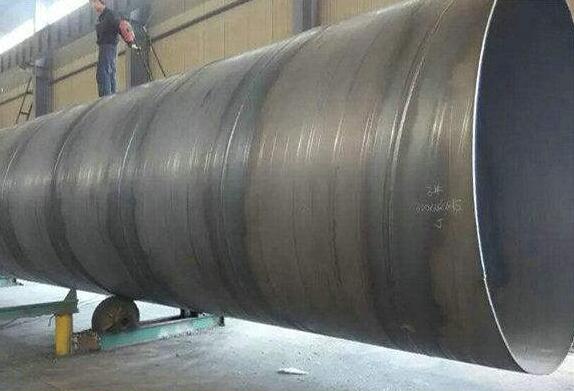

大口径螺旋钢管气泡多发生在焊道中央，其主要原因是氢气依旧以气泡的形式隐藏在焊缝金属内部，所以，消除这种缺陷的措施是首先必须清除焊丝和焊缝的锈、油、水分及湿气等物质，其次是必须很好地烘干焊剂除去湿气。此外，加大电流、降低焊接速度、减慢熔化金属的凝固速度也是很有效的。

大口径螺旋钢管焊剂的堆积厚度一般为25-45mm，焊剂颗粒度大、密度小时堆积厚度取最大值，反之取最小值;大电流、低焊速堆积厚度取最大值，反之取最小值，此外，夏天或空气湿度大时，回收的焊剂应烘干后再使用。硫裂（硫引起的裂纹）。焊接硫偏析带很强的板材（特别是软沸腾钢）时硫偏析带中的硫化物进入焊缝金属而产生的裂纹。其原因是在硫偏析带中含有低熔点的硫化铁和钢中存在氢气。所以，为防止这情况产生，使用含硫偏析带少的半镇静钢或镇静钢还明效的。

中国钢产能并不过剩在得出中国九江大口径螺旋钢管产能是否严重过剩结论之前,首先需要理清严重过剩的评判标准。所谓厚壁螺旋钢管产能过剩率，是指厚壁螺旋钢管产量与设备能力的比率，或者说是冶炼设备的开工率。按照国际公认标准，厚壁螺旋钢管产能设备利用率达到80%，即为合理水平，不存在所谓过剩;利用率在75%至80%之间，可以视为轻度过剩，也可以称之为适度过剩;利用率在70%至75%，即为中度过剩;只有当厚壁螺旋钢管产能利用率低于70%时，才属于严重过剩范围。
