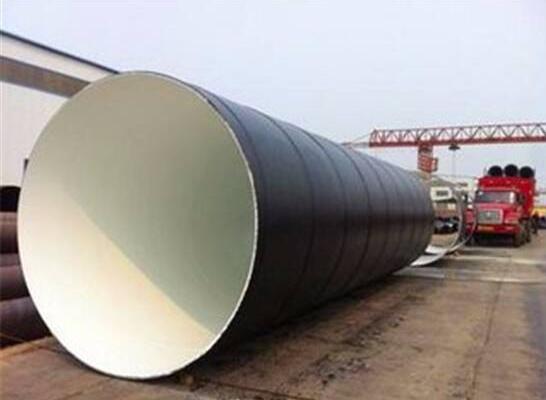

螺旋管道防腐是指在螺旋管道使用与运输中的管道受使用环境与输送介质的引影使管道发生化学或电化学反应发生腐蚀。为了有效地防止或控制螺旋管道腐蚀，科学家们正在寻求一个新的，更高，更有效的方法。

新型的螺旋管道防腐技术不断的涌现了，大体上可以分为以下几种类型：

螺旋管道防腐蚀涂料的主要类型

　　1、油脂涂料-用于耐蚀要求不高的大气环境中。

　　油脂涂料是以干性油为主要成膜物的一类涂料。其特点是易于生产，涂刷性好，对物面的润湿性好，价廉，漆膜柔韧；但漆膜干燥慢，膜软，机械性能较差，耐酸碱性、耐水性及耐有机溶剂性差。干性油常与防锈颜料配合组成防锈漆，用于耐蚀要求不高的大气环境中。

　　2、国漆

　　生漆又称为生漆、大漆，是我国特产之一。生漆是从生长着的漆树上割开树皮流出来的一种乳白色粘性液体，经细布过滤除去杂质即是。它涂在物体表面上后，颜色迅速由白变红，由红变紫，时间较长则可变成坚硬光亮的黑色漆膜。

　　漆酚是生漆的主要成分，含量达30%～70%。一般讲，漆酚含量越高生漆质量越好。

　　国漆附着力强、漆膜坚韧、光泽好，它耐土壤腐蚀，较耐水、耐油。缺点是有毒性，易使人皮肤过敏。此外它不耐强氧化剂，耐碱性差。现在有不少改性的生漆涂料，不同程度上克服了上述缺点。

　　3、酚醛树脂涂料

　　主要有醇溶性酚醛树脂、改性酚醛树脂、纯酚醛树脂等。醇溶性酚醛树脂涂料抗腐蚀性能较好，但施工不便，柔韧性、附着力不太好，应用受到一定限制。因此常需要对酚醛树脂进行改性。如松香改性酚醛树脂与桐油炼制，加入各种颜料，经研磨可制得各种磁漆，其漆膜坚韧，价格低廉，广泛用于家具、门窗的涂装。纯酚醛树脂涂料附着力强，耐水耐湿热，耐腐蚀，耐候性好。

　　4、环氧树脂涂料

　　环氧涂料附着力好，对金属、混凝土、木材、玻璃等均有优良的附着力；耐碱、油和水，电绝缘性能优良。但抗老化性差。环氧防腐蚀涂料通常由环氧树脂和固化剂两个组分组成。固化剂的性质也影响到漆膜的性能。常用的固化剂有：①脂肪胺及其改性物。特点是可常温固化，未改性的脂肪胺毒性较大。②芳香胺及其改性物。特点是反应慢，常须加热固化，毒性较弱。③聚酰胺树脂。特点是耐候性较好，毒性较小，弹性好，耐腐蚀性能稍差。④酚醛树脂、脲醛树脂等其它合成树脂。这些树脂和环氧树脂并用经高温烘烤后交联成膜，漆膜具有突出的耐腐蚀性，并有良好的机械性能和装饰性。

　　环氧酯树脂涂料是以环氧酯树脂作为成膜物的一种单组分涂料体系。环氧酯树脂由环氧树脂和植物油脂肪酸酯化合而成。该涂料与一般环氧涂料相比成本较低，耐碱性较差。常用作各种金属底漆和化工厂室外设备防腐蚀漆。

　　5、聚氨酯涂料

　　用于防腐蚀涂料的聚氨酯树脂常含有两个组分：异氰酸酯基－NCO和羟基。使用时将双组分混合而反应固化生成聚氨基甲酸酯（聚氨酯）。

　　聚氨酯涂料的特点：①物理机械性能好。漆膜坚硬、柔韧、光亮、丰满、耐磨、附着力强。②耐腐蚀性能优异。耐油、酸、化学药品和工业废气。耐碱性稍低于环氧涂料。③耐老化性优于环氧涂料。常用作面漆，也可用作底漆。④聚氨酯树脂能和多种树脂混溶，可在广泛的范围内调整配方，以满足各种使用要求。⑤可室温固化或加热固化，温度较低时（0℃）也能固化。⑥多异氰酸酯组分的贮藏稳定性较差，必须隔绝潮气，以免胶冻。聚氨酯涂料价格高，但使用寿命长。

　　6、聚乙烯、聚丙烯树脂涂料

　　聚乙烯树脂防腐蚀涂料是单体制成的树脂为成膜物的涂料。其中的聚乙烯涂料已大量生产和应用。

　　聚乙烯 管道防腐密封性强，机械强度高，防水性强，质量稳定，施工方便，适用性好，不污染环境。PE吸水率低（低于0.01％），同时具备环氧强度高，PE吸水性低和热熔胶柔软性好等，有很高的防腐可靠性，缺点是：与其它补口材料成本相比，费用高。该涂料原料来源丰富，在腐蚀方面已大量使用。

　　7、呋喃树脂涂料

　　呋喃树脂涂料耐各种非氧化性无机酸、电解质溶液、各种有机溶剂，耐碱性也很突出，但抗氧化不好。

　　呋喃树脂系列防腐蚀涂料包括糠醇树脂涂料、糠醛丙酮甲醛树脂涂料和改性呋喃树脂涂料等。

　　8、橡胶类涂料

　　橡胶类防腐蚀涂料以经过化学处理或机械加工的天然橡胶或合成橡胶为成膜物质，加上溶剂、填料、颜料、催化剂等加工而成。

　　⑴氯化橡胶涂料。该涂料耐水性好，耐盐水和盐雾；有一定的耐酸、碱腐蚀性，50℃以下能耐10%HCl、H2SO4、HNO3、不同浓度的NaOH及湿Cl2。但不耐溶剂，耐老化性和耐热性差。该涂料广泛用于船舶、港湾、化工等场合。

　　⑵氯丁橡胶涂料。该涂料耐臭氧、化学药品，耐碱性突出，耐候性好；耐油和耐热，可制成可剥涂层。缺点是贮存稳定性差；涂层易变色，不易制成白色或浅色漆。

　　⑶氯磺化聚乙烯橡胶涂料。由聚乙烯树脂与氯气及二氧化硫（或氯磺酸）反应制得。涂层抗臭氧性能优良，耐候性显著，吸水率低、耐油、耐温，可在120℃以上使用，－50℃也不发脆。

　　9、沥青涂料

　　沥青是重要的防腐蚀涂料之一。尤以煤焦沥青为最佳，煤焦沥青涂料价格低廉，具有下列优点：①耐水，浸入水中10年其吸水率仅0．1%～0．2%；②耐一些化学介质的侵蚀；③对未充分除锈的钢铁表面仍有良好的润湿性；④固含量高，可获厚膜；⑤价格低廉。其缺点是寒冬发脆，夏暑发软，曝晒后有些成分挥发逸出会使漆膜龟裂。这些缺点可通过加入一些其它树脂得到改善。例如加入氯化橡胶可提高沥青涂料的干性，改善冬脆夏软的缺点；加入环氧树脂制得的环氧沥青涂料，可兼具沥青涂料和环氧涂料的优点，在防腐蚀中获得非常满意的效果。沥青涂料已在集装箱底、船底、船坞闸门、围堰等场合使用，防腐蚀效果很好。

10、重防腐蚀涂料

　　重防腐蚀涂料是相对一般防腐蚀涂料而言的。它是指在严酷的腐蚀条件下，防腐蚀效果比一般腐蚀涂料高数倍以上的防腐蚀涂料。其特点是耐强腐蚀介质性能优异，耐久性突出，使用寿命达数年以上。主要用于海洋构筑物和化工设备、贮罐和管道等。
